Modbus-устройства

АСУД-248 позволяет реализовать взаимодействие с устройствами по протоколу Modbus.

Поддерживаются спецификации:

• Modbus-RTU
• Modbus TCP

Чтение данных (одиночное, групповое), запись данных (одиночная).

Тракт передачи данных в общем случае:

Устройство Modbus - (RS-232/485) КЦС-IPM - Компьютерная сеть - Пульт АСУД-248

Требуемое программное обеспечение (АСУД.SCADA версии 1.5.1 и выше):

• kcslogger.exe (Tekon\OPC Server\)
• kcsip.dll (Tekon\OPC Server\extensions)
• mbtcp.dll (Tekon\OPC Server\extensions\drv)
• mbrtu.dll (Tekon\OPC Server\extensions\drv)
• original.gdb (Tekon\OPC Server\)
• asudbase.exe (Tekon\OPC Server\)

Внимание, требуется наличие USB-ключа защиты АСУД.SCADA.

---

Настройка читаемых регистров Modbus-устройства осуществляется с помощью программы ASUDBase (версии 1.6 и выше).

Откройте окно Настройка\Регистрация и введите данные подключения Modbus-устройства

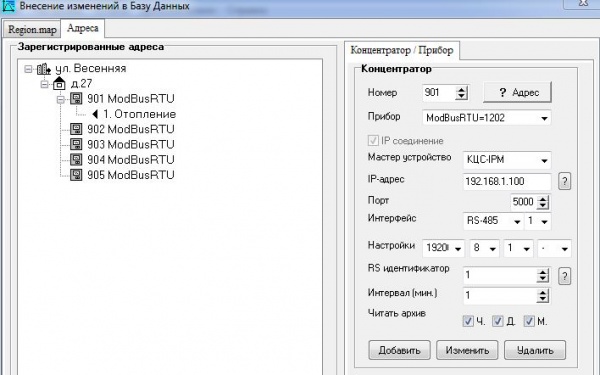

Рисунок - Настройка устройства Modbus

Номер концентратора указать 901...999, 1901...1999, ...

Устройство добавляется с одной системой "Отопление" (по умолчанию) - это не имеет существенного значение.

Далее следует выполнить двойной клик на записи Modbus слева и в открывшемся окне указать читаемые регистры.

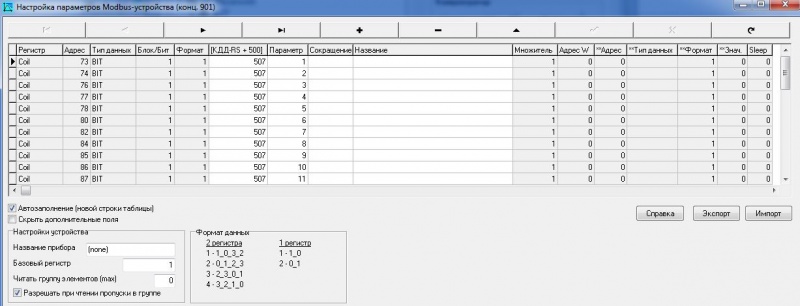

Рисунок - Настройка карты регистров Modbus

Modbus-настройки (см. описание устройства)

• Регистр - тип регистра, выпадающее меню

 - Coils   — однобитовый тип, доступен на чтение и на запись.
 - DiscInp — однобитовый тип, доступен только на чтение.
 - HoldReg — 16-битовый тип, доступен на чтение и на запись.
 - InpReg  — 16-битовый тип, доступен только на чтение.

• Адрес - адрес регистра в 10-тичной системе
• Тип данных - тип данных в регистре, выпадающее меню

  - BIT
  - WORD
  - FLOAT
  - DWORD
  - INTEGER

• Блок/Бит - для типа данных БИТ указывается анализируемый бит в слове.
• Формат - формат представления числа в регистре.

 Подробнее см. Формат данных (по умолчанию = 1).

Scada-настройки (для отображения в АСУД.SCADA)

• КДД-RS + 500 - позволяет транслировать данные регистра устройства в

 дискретный сигнал OPC-сервера Текоn, путем привязки к каналу концентратора Контейнер оборудования \ КДД-RS.
 Значение 0 - не транслировать данные в КДД-RS
 Значение >= 500 - транслировать данные в КДД-RS (номер Значение - 500).
 При этом настройка KДД-RS в OPC-сервере должна быть:
     Мастер - КЦС-IPM
     IP 1.1.1.1
     Интерфейс RS-485(1)
     RS-номер - (Значение - 500).

• Параметр - номер параметра.

 Если значение [КДД-RS + 500] >= 500 - указывает номер дискретного входа КДД-RS (1..14).
 Если значение [КДД-RS + 500]  = 0 - должен указывать просто уникальный номер
 для данного концентратора (номер должен быть > 500).

• Сокращение - сокращенное название параметра

 Отображается в окне 2 программы ASUDBase при просмотре полученных значений.

• Название - полное название параметра

Modbus-настройки дополнительные (в большинстве случаев можно оставить значение

 по умолчанию).

• Множитель - множитель значения считанного из регистра.

 Только для типов DWORD, INTEGER, FLOAT.
 После чтения значение в SCADA = значение регистра / множитель
 Перед записью Значение  = Значение SCADA * множитель

• Адрес W - адрес записи.

 Следует указать, если запись необходимо произвести в регистр по другому адресу отличному от адреса чтения.

• ** - набор параметров, указываемых в случае, если перед записью регистра, следует выполнить запись значения в другой регистр.

 Например, если перед изменением параметра следует указать, пароль.
 (как в контроллерах ОВЕН ТРМ-133М при изменении текущего состояния)
 ** Адрес - адрес регистра.
 ** Тип - тип регистра.
 ** Значение - значение для записи.
 Формат значения при этом берется из поля Формат основного регистра.
 Множитель - не используется.

• Sleep - ожидание в мс., указывается в случае если необходима задержка после

 записи регистра перед следующей операцией чтения.

Автозаполнение (новой строки таблицы) - при установке флага некоторые поля при добавлении новой записи заполняются на основе предыдущих введенных значений.

Экспорт - экспортировать данные настройки в файл для последующего использования.

Импорт - импортировать данные настройки из файла.

Настройки устройства - следует указать исходя из описания устройства

• Название прибора - название устройства.
• Базовый регистр - как правило = 0 (или 1)
• Читать группу элементов - можно ли читать более 1 регистра за один запрос.

 0 - можно читать сколько угодно
 >0 - максимальное число регистров на чтение в одном запросе

• Разрешить при чтении пропуски в группе - можно ли читать несколько регистров

за один запрос, если они раположены не подряд.

Формат данных - возможные варианты формата представления данных.

1 регистр - типы Byte, Word
2 регистра - типы DWord, Integer, Float

После этого следует выполнить привязку датчиков в OPC-сервере.

---

Для отображения данных в SCADA следует выполнить настройку OPC-сервера Tekon.

В конфигурации добавляется устройство DA Tekon \ Контейнер оборудование.

Для отображения данных регистров со значением поля [КДД-RS + 500] = 0 и со значением параметра >= 500 следует добавить устройство DA Tekon \ Контейнер оборудование \ Прибор учета

Далее выполнить двойной клик на приборе учета, в открывшемся окне слева выбрать требуемое устройство для отображения данных, а справа установить флажки у параметров, которые необходимо отображать в АСУД.SCADA

Рисунок - Настройка отображения данных устройства Modbus

Внимание! При выборе устройства, параметры (справа) будут отображены, только если к этому моменту произошло хотя бы одно успешное чтение данных с Modbus-устройства (с помощью программы kcslogger).

Для каждого Modbus-устройства следует добавить свой DA Tekon \ Контейнер оборудование \ Прибор учета.

Далее для привязки дискретных сигналов (регистры со значением поля [КДД-RS + 500] >= 500) следует добавить устройство DA Tekon \ Контейнер оборудование \ КДД-RS

Выполнить двойной клик на КДД-RS и ввести следующие настройки:

Мастер - КЦС-IPM
IP 1.1.1.1
Интерфейс RS-485(1)
RS-номер - 0..31 (Значение поля [КДД-RS + 500] - 500).

Далее настроить обычным образов соответствующие дискретные входы КДД-RS с указанием названия сигнала, задержки, инверсии и т.п.

Закрыть конфигуратор OPC-сервера.

---

Для запуска опроса зарегистрированных Modbus-устройств следует запустить программу Tekon\OPC Server\kcslogger.exe и нажать кнопку Запуск. При необходимости свернуть программу в трей Windows.

---

В АСУД.SCADA для визуализации данных Modbus-устройств можно использовать следующие примитивы:

• Дискретные датчики

 Для привязки к тегам КДД-RS

• Цифровой индикатор

 Для отображения любых цифровых значений (с возможностью указания граничных значений)

• Текстовое поле

 Для отображения любых цифровых значений, а также преобразования цифрового значения в текстовое по заданному правилу с помощью скрипта. Кроме того с помощью данного примитива и скрипта можно выполнить запись значения в регистр Modbus-устройства.

--Alex 10:15, 3 июля 2013 (UTC)
