Введение

Тип	Водосчетчик
Название	ПУЛЬСАР
Изображение	Вид прибора учета
Интерфейсы	RS-485, Импульсный выход
Параметры интерфейса	9600 8-N-1
RS-идентификатор	Серийный номер прибора
Возможность подключения к	КЦС-IPM (КУН-IPM), КИР
Предварительная настройка устройства	Не требуется

Счетчик холодной/горячей воды одноструйный «Пульсар» предназначен для измерения объема холодной питьевой воды и сетевой воды.

В зависимости от модификации счетчика могут присутствовать:

Интерфейс RS-485
Импульсный выход
Радиомодуль - не поддерживается в АСУД-248.

Настройка прибора

Предварительная настройка прибора не требуется.

Серийный номер прибора указан либо на передней крышке, например: 16-158456 (следует указывать 158456).

Если подключается 1 прибор можно использовать бродкастный адрес = 0.

Подключение к АСУД-248

Программно-аппаратные средства АСУД-248 обеспечивают снятие информации с водосчетчиков ПУЛЬСАР по:

RS-485 (предпочтительнее)
- Счетчик - КЦС-IPM - Компьютерная сеть - Пульт-ПК
Импульсный выход
- Счетчик - Концентратор измерителей расхода - TL-линия связи АСУД - Пульт-ПК

Маркировка проводов счетчика с интерфейсом RS-485:

коричневый +питания (7-20В)
белый -питания (7-20В)
желтый (A) RS485
зеленый (B) RS485

(уточните маркировку проводов по паспорту прибора)

КЦС-IPM (КУН-IPM)

Интерфейс подключения	RS-485
Доп.питание интерфейса счетчика	Uпост=6-20В, I=1А (при подключении группы приборов, потребление одного прибора не более 12 мА).
Число подключаемых счетчиков на один интерфейс	до 63 (на каждом RS-485)
Объем передаваемых данных	Текущие (мгновенные) значения, посуточный архив.
Возможность корректировки времени счетчика	Да
Дополнительно

Объем передаваемых данных

Служебная информация

Данные отображаются по двойному клику на устройстве в окне Шаг 2 программы ASUDBase

Среднее время получения данных: 8 c.

Текущие результаты измерений

Подсвеченные параметры (подсвечено название параметра) доступны для изменения из программного обеспечения.
Для изменение параметра из программы ASUDBase следует выбрать параметр, нажать правую кнопку мыши, выбрать "Записать значение".

Если подсвечено значение параметра, то это говорит о выходе значения за граничные значения.

Среднее время получения данных: 4 c.

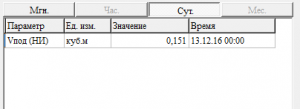

Архивные данные

Среднее время получения одной архивной записи: 1 c.

КИР

Интерфейс подключения	Импульсный вход
Доп.питание интерфейса счетчика
Число подключаемых счетчиков на один интерфейс	в зависимости от типа КИР
Объем передаваемых данных	Число импульсов
Возможность корректировки времени счетчика	Нет
Дополнительно	Длительность импульса 100 мс.

Регистрация в программе ASUDBase

При подключении по RS-485 водосчетчик регистрируется как устройство "Пульсар-М".

RS-идентификатор	В поле RS-номер указываются последние 6 знаков серийного номер прибора (без лидирующих ХХ-). Например, для номера 16-158456 следует указывать 158456.
Интервал опроса	любой по желанию
Дополнительно

При подключении через импульсный выход водосчетчик регистрируется в ASUDBase как обычное импульсное устройство.

Пример отображения данных в SCADA

Смотри здесь

Дополнительно:

См. Утилита проверки работы устройств KCS_DEMO
