Версия от 12:37, 7 декабря 2015
Версия:
2.1.0. 07.12.2015 2.0.2.15 18.08.2015 2.0.1.4 30.05.2014
Назначение
Программа позволяет выполнить проверку обмена данными с устройством, подключенным по RS-интерфейсу к КЦС-IPM / КУН-IPM (напрямую или через преобразователь), или доступным напрямую по компьютерной сети (TCP/IP).
Является крайне полезной утилитой при подключении стороннего оборудования к системе АСУД-248.
Запуск программы
Перед запуском программы следует закрыть программу KCSLogger.
В случае, если тестируемое устройство подключено к концентратору КЦС-IPM / КУН-IPM следует предварительно выполнить настройку интерфейса концентратора с помощью программы IPSET.EXE
Окно программы KCS_DEMO представлено на рисунке ниже.
Порядок работы с программой
1. Выбрать драйвер устройства
2. По необходимости нажать Информация и посмотреть описание выбранного Драйвера
-==Информация об устройстве==- Прибор: СЕ-102 код по БД:1021 Архив: С М Число проходов для доступа к архиву: 1 Тип драйвера EXT-модуля: EXT
Типы архивов поддерживаемые устройством:
- Ч - почасовой
- С - посуточный
- М - помесячный
Число проходов по архиву - служебная информация.
Тип драйвера EXT-модуля - указывает тип драйвера, который должен быть записан на USB-ключ защиты для автоматического опроса устройства в программе KCSLogger.
3. Установить параметры связи:
- IP - IP адрес КЦС-IPМ, КУН-IPМ или непосредственно устройства.
- Порт - обычно 5000 (при работе с КЦС-IPМ, КУН-IPМ).
- RS_номер - RS-идентификатор, сетевой адрес устройства, например: в сети RS-485. В некоторых случаях, если подключено одно устройство можно указывать "бродкастный адрес". Подробнее об указании RS_номера, следует смотреть в документации на устройство в разделе Интеграция.
- Индекс архива - по умолчанию 1, менять не следует.
- Доп. инфо - дополнительная информация, может быть указана в случае необходимости, см. документацию на устройство в разделе Интеграция. При выборе драйвера устройства, для которого следует указывать дополнительную информацию, поле будет заполнено значением по умолчанию для данного типа устройства.
- Фикс. - не изменять значение поля "Доп. инфо".
4. Инициализировать драйвер, нажать "Инициализация"
Пример сообщения в окне справа:
-==Инициализация==- Драйвер : Буфер на 100 записей Result = 0 - Нет ошибки ---
5. Запросить последовательно Служебные, Текущие или Архивные данные устройства
- Служебные - данные о внутренних настройках устройства.
- Текущие (мгновенные) - данные текущих измерений.
- Архив - данные архива измерений (если архив присутствует в устройстве).
- Линия - информация об условном качестве линии связи (пока не используется).
При запросе Архива следует указать:
- Тип архива
- Дата-время - с какой даты следует прочитать архив
- Индекс архива (оставить 1).
6. Пронаблюдать ответ устройства в окне справа

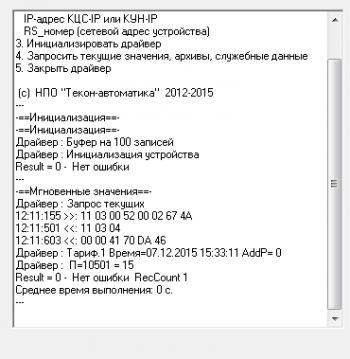

Пример запроса мгновенных (текущих) значений.
- ">>" - запись данных в устройство
- "<<" - чтение данных из устройства
- "П=" - обозначает код параметра и его значение успешно считанное с прибора.
В случае возникновение ошибки, ее код будет указан в значении Result.
7. Закрыть драйвер
В случае необходимости связаться со службой технической поддержки Текон-Автоматика, следует скопировать результаты обмена данными с устройством из окна справа в файл (перед копированием следует переключить раскладку клавиатуры (язык) на Русский (RU)) и переслать его по электронной почте с описанием типа подключаемого устройства и описанием проблемы.
Обмен данными с Modbus-устройством
Если Modbus-устройство подключено через КЦС-IPM / КУН-IPM предварительно выполнить настройку интерфейса концентратора с помощью программы IPSET.EXE
Указать IP-адрес Modbus-устройства (или концентратора КЦС-IPM / КУН-IPM если устройство, подключено к концентратору через RS-232/485), указать RS-индентификатор Modbus-устройства.
Выбрать драйвер в зависимости от реализуемого устройством протокола:
- mbrtu.drv (Modbus RTU)
- mbtcp.drv (Modbus TCP)
Нажать кнопку Инициализация и в открывшемся окне указать регистр для чтения с устройства
Подробнее о параметрах см. в Modbus-устройства
Нажать Ок.
Выполнить чтение данных их регистра устройства, нажав кнопку Текущие, пронаблюдать ответ в окне справа (см. рисунок в п.6 выше).
В случае если не верно был указан РЕГИСТР , будет получено сообщение об ошибке
В случае если не верно был указан АДРЕС читаемого регистра, будет получено сообщение об ошибке
Для конвертера M-bus ADFWeb HD 67044 в случае если ответ от опрашиваемого прибора не получен, будет получено сообщение об ошибке
При необходимости изменить регистр чтения, повторно нажать кнопку Инициализация и указать другие параметры. После этого снова нажать Текущие.
По завершении закрыть драйвер, нажав Закрыть.
--Alex 10:36, 2 июня 2014 (UTC)
