Sonometer
Содержание
Введение
| Тип | Теплосчетчик |
| Название | Sonometer 500/501/1100 |
| Изображение |  |
| Интерфейсы | M-bus |
| Параметры интерфейса | M-bus: 2400 8-E-1 (300 8-E-1) - автовыбор |
| RS-идентификатор | Серийный номер прибора (SecondaryID) или Primary ID |
| Возможность подключения к | КЦС-IPM (КУН-IPM) или TCP/IP |
| Предварительная настройка
устройства |
не требуется |
Sonometer 500/501/1100 - предназначен для коммерческого учета потребленной тепловой энергии в системах отопления.
Настройка прибора
Желательно, по возможности, перевести индикацию на отображение данных энергии в кВт*ч.
Подключение к АСУД-248
Программно-аппаратные средства АСУД-248 обеспечивают снятие информации с тепловычислителей по интерфейсу M-bus.
- M-Bus
- преобразователь M-Bus RS-232/485 - КЦС-IPM - Компьютерная сеть - Пульт-ПК
- преобразователь M-Bus/Ethernet - Компьютерная сеть - Пульт-ПК
КЦС - IPM (КУН-IPM)
| Интерфейс подключения | RS-232/485 через M-bus-преобразователь |
| Доп.питание интерфейса счетчика | Не требуется |
| Число подключаемых счетчиков
на один интерфейс |
Зависит от типа M-bus-преобразователя (1..250) |
| Объем передаваемых данных | Текущие (мгновенные) значения, помесячный архив |
| Возможность корректировки времени счетчика | Да |
| Дополнительно | На каждый интерфейс концентратора может быть подключен 1 M-bus преобразователь. |
Объем передаваемых
Служебная информация
Файл OPC Server / settings / contdeco.txt
Время уст./сист=10.03.2016 13:55:00/11.03.2016 16:58:34 ....Среднее время получения данных - 3 с.

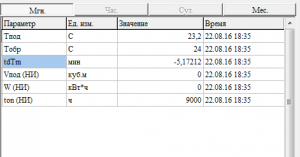

Текущие результаты измерений
... tdTM - расхождение времени Прибор-Система (мин.) ton - общее время работы прибора (час) ...Первое считанное с прибора значение в текущих сутках будет также записано как значение измерения на начало суток (на 00:00) и будет отображаться во вкладке Суточные.
Среднее время получения данных - 3 с.
Архивные данные
Теплосчетчик передает архивные помесячные данные нарастающим итогом.
Среднее время получения архивной записи - 3 с.
Внимание. Глубина опроса архива прибора составляет 1 месяц (т.е. при начале опроса будет прочитана только одна архиваная запись на 01 число текущего месяца).
В связи с чем, для корректного накопления архива на рабочем месте, прибор должен опрашиваться не реже 1 раза в месяц.
Прямое подключения по TCP/IP
Через преобразователь M-bus / Ethernet.
Остальные параметры аналогичны подключению через КЦС-IPM.
Регистрация в программе ASUDBase
Теплосчетчики регистрируется в программе ASUDBase как Sonometer 500, 501 или 1100
| RS-идентификатор | Серийный номер прибора (Secondary ID) - указан на лицевой панели прибора.
Возможность опроса прибора по Primary ID - Да. |
| Интервал опроса | не чаще 1 раза в сутки (Интервал опроса >= 1440). |
| Дополнительно |
