PIXEL

Pixel - промышленный контроллер ориентированный на автоматизацию прежде всего таких инженерных систем, как вентиляция, отопление, водоподготовка.

PIXEL поддерживает диспетчеризацию, при этом работает с разными сетевыми протоколами: Modbus, LonWorks, Ethernet. Коммуникацию в сети обеспечивают съемные сетевые карты. Карты заказываются отдельно.

Встроенный последовательный порт, интерфейс RS-485, протокол Modbus RTU.

Параметры настройки интерфейса RS-485 и Modbus-адрес (по умолчанию 1) могут быть просмотрены через меню контроллера.

При наличии карты Ethernet протокол Modbus TCP.

Карта адресов Modbus-регистров определяется настройками проекта в программе SMArt+SMLogix (подробнее см. документацию на сайте разработчика).

Modbus-регистров могут быть просмотрены в конфигурационном map-файле. Пример работы с файлом см. в SMH-2G.

Если документация на работающий контроллер отсутствует, в также отсутствует файл проекта, записанный в контроллер, то выгрузить его из контроллера в SMLogix - не получится.
В этом случае вы можете попытаться воспользоваться следующей таблицей регистров (ссылка 1, ссылка 2), настраиваемых по умолчанию.

При настройке PIXEL в ПО АСУД-248 как Modbus-устройства следует учитывать следующее соответствие типов данных

Тип в документации PIXEL	Тип в АСУД
int	short int (формат 1)
real	float (формат 1)

Подключение к АСУД-248

КЦС-IPM

Pixel - RS-485 - КЦС-IPM - Компьютерная сеть - ПК (или Пульт-ПК)

Параметры настройки интерфейса RS-485 и Modbus-адрес могут быть просмотрены через меню контроллера.

Рекомендуется установить:

• отключить режим Мастер
• скорость 115200 (или меньшую скорость при большом удалении концентратора от контроллера)
• 8-N-1

КЦС-М

Pixel - RS-485 - КЦС-М - TL-линия связи АСУД - Пульт-ПК или КИО

Параметры настройки интерфейса RS-485 и Modbus-адрес могут быть просмотрены через меню контроллера.

Рекомендуется установить:

• отключить режим Мастер
• скорость 115200 (или меньшую скорость при большом удалении концентратора от контроллера)
• только 8-N-1

Прямое ТРС/IP

Pixel - Коммуникационный модуль PNA-23 - Компьютерная сеть - ПК (или Пульт-ПК).

Адрес по умолчанию: 192.168.0.213 / 24. Порт: 502.

Настройка устройства в АСУД.SCADA

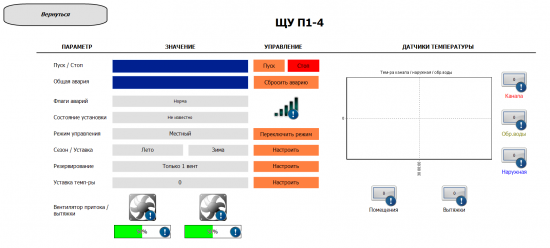

Пример визуализации данных контроллера в SCADA

Связь с подвидом установки: шаблон Segnetics_Pixel_Small

После отрисовки шаблона на карте, и изменения надписи ЩУ П1-4, следует выполнить:

• группировку объектов в один
• связь с подвидом общего вида установки

Общий вид установки: шаблон Segnetics_Pixel

Конфигурационные файлы ОРС-сервера и SCADA  2.7.16 (и выше) можно загрузить по ссылке.
Описание см. в readme-файле.
