ВВЕДЕНИЕ

Система управления лифтом ШК6000 с платой центрального контроллера ЦК6000 устанавливается в шкафы ШК6102; ШК6112; ШК6132; ШК6152; ШК6172; ШК6272.

Подключение станции осуществляется через концентратор КСЛ-RS и комплект подключения к лифту (КПЛ) исп.4


РАЗМЕЩЕНИЕ И МОНТАЖ

КСЛ-RS подключается к лифтовой станции ШК-6000 через последовательный интерфейс RS-485 с помощью КПЛ исп.4

Подключение осуществляется витой парой к разъему X9 центрального контроллера, согласно схеме лифта.

Разъем X9 КСЛ-RS
3 (Data+) A1
2 (Data-) B1

В ШК-6000 для физической реализации канала RS-485 должен быть установлен мезонинный модуль ЭИ6751 (адаптер RS-485) на позицию М3 мезонинов центрального процессора.

Если модуль ЭИ6751 не входит в комплект стандартной комплектации лифта, то его необходимо заказать у производителя станции управления ООО «Электро-Импульс» г.Чебоксары.

Подробнее см. Руководство по эксплуатации ШК-6000.

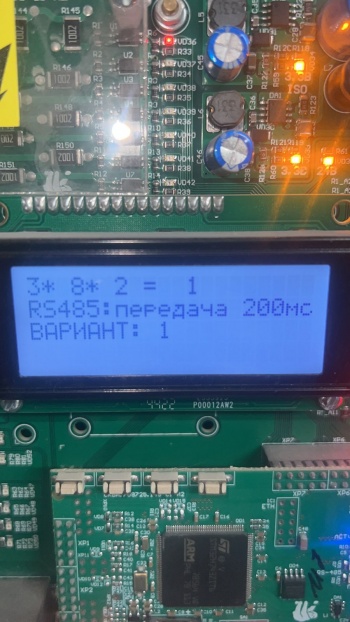

Если обмена данными между КСЛ и СУЛ не происходит, то для СУЛ с версией ПО  М2.xxx и выше следует убедиться, что в меню СУЛ
"Окно 3*8*6"  (стр. 83 РЭ СУЛ)  установлен Вариант передачи 1 (1).

Shk6000 tekon.PNG

СХЕМЫ

НАСТРОЙКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Общую последовательность настройки программного обеспечения смотри в описании КСЛ-RS.

ОРС-сервер

В адресном пространстве добавить КСЛ-RS и один Лифт.

Для Лифта - оставить настройки по умолчанию.

Табличные данные
