УБДЛ88-1М

Материал из TekonWiki
Перейти к: навигация, поиск


ВВЕДЕНИЕ

Устройство УБДЛ88-1М предназначено для применения на лифтах с отечественными релейными станциями управления в целях исполнения следующих требований Технического регламента Таможенного союза «Безопасность лифтов» ТР ТС 011/2011 и ГОСТ Р 53780-2010 «Лифты. Общие требования безопасности к устройству и установке»:

  • предотвращение пуска кабины после несанкционированного открывания дверей шахты лифта согласно п.5.4 Приложения 1 ТР ТС 011/2011 и п.5.5.3.20 ГОСТ Р 53780-2010;
  • отключение привода при нештатном движении кабины или противовеса согласно требованиям п. 5.5.3.18 ГОСТ Р 53780-2010;
  • выдачу в диспетчерскую систему информации о срабатывании электрических цепей безопасности и несанкционированном открывании дверей шахты согласно требованиям п.4 Приложения 1 ТР ТС 011/2011 и п. 5.5.3.21 ГОСТ Р 53780-2010.

Подключение УБДЛ88-1М осуществляется c помощью концентратора КСЛ-RS.

Версия программного обеспечения

  • АСУД.SCADA 1.5.8 (и выше)
Внимание! В текущей версии программного обеспечения, при подключении  КСЛ-RS через концентратор КУН-IPM использовать разъемы А0, B0.

КСЛ-RS выполняет чтение "запроса полного состояния" УБДЛ в соответствии с п.2.2 "Описания протокола информационного обмена по токовому последовательному интерфейсу" ([1])

РАЗМЕЩЕНИЕ И МОНТАЖ

Устройство УБДЛ88-1М поставляется для связи с диспетчерской системой по интерфейсу LTCD. Для обеспечения работы через токовый последовательный интерфейс, унифицированный с интерфейсом систем управлением лифтом УЛ/УКЛ, следует на плате УБДЛ-1М разомкнуть перемычку ХР2 (перерезать дорожку).

Подключение УБДЛ88-1М к КСЛ-RS
УБДЛ88-1М КСЛ-RS
RX-------------------------TX
TX-------------------------RX
+14V-------------------------+12В

К одному концентратору КСЛ-RS может быть подключено только 1 УБДЛ88-1М (с подключением к нему до 6 станций управления).

СХЕМЫ

НАСТРОЙКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Общую последовательность настройки программного обеспечения смотри в описании КСЛ-RS.

ОРС-сервер

В адресном пространстве добавить КСЛ-RS и один Лифт.

Для Лифта - оставить настройки по умолчанию.

Табличные данные

Если данных от лифтовой станции нет, то будет только одна строчка "Массив ОД[1]=0C"

Данные концентратора

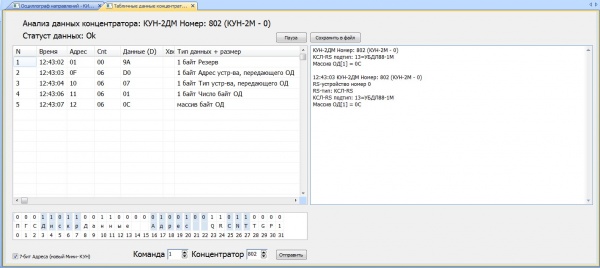

Когда данные есть, они отображаются несколькими строчками по формуле 1+3*(кол-во лифтовых станций). То есть, если подключена одна лифтовая станция, то записей будет четыре

Данные концентратора

Настройка АСУД.SCADA

Данные получаемые с КСЛ-RS (режим УБДЛ88-1М)

  • Номер этажа нахождения кабины (1 – нижний этаж; 31 – максимум)
  • Сигналы TCД, принятые в канале.
  • Код блокировки.
  • Состояние выходов управления и режим работы.
