ВВЕДЕНИЕ
Подключение станции осуществляется c помощью концентратора КСЛ-RS.
ПЕРЕЧЕНЬ СИГНАЛОВ
При подключении лифта Hyundai на АРМ оператора передается следующая информация о состоянии лифта:
- номер текущего этажа;
- признак движения кабины (в двух состояниях - "Движение есть" или "Движения нет");
- состояние дверей (в двух состояниях - "Двери открыты" или "Двери закрыты");
- код ошибки лифта, при наличии (расшифровку кодов ошибок следует вести по эксплуатационной документации лифта);
- код режима работы лифта (для справки, отображаемые режимы приведены в таблице 1, остальные режимы для диспетчера не отображены);
- время наработки лифта;
- расчетное количество открытий дверей.
Таблица 1 - Режимы работы лифта
| Название режима | Обозначение по сервисному прибору HTT-WB100 |
| Ревизия | "Mroom_Drive" |
| Перевозка пожарных подразделений | "Fire_EscapeDrv" |
РАЗМЕЩЕНИЕ И МОНТАЖ
К одному концентратору КСЛ-RS может быть подключена только 1 СУЛ Hyundai

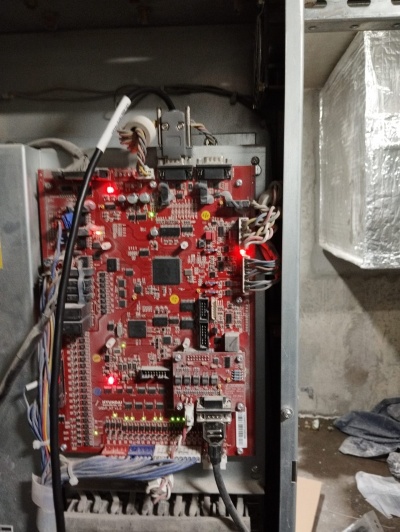

Подключение осуществляется кабелем КПЛ исполнение 3 через разъем (DB-9) сервис-тула: CN16 "HHT" (на фото - сверху)
СХЕМЫ
НАСТРОЙКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
Общую последовательность настройки программного обеспечения смотри в описании КСЛ-RS.
ОРС-сервер
В адресном пространстве добавить КСЛ-RS и один Лифт.
Для Лифта - оставить настройки по умолчанию.
