ВВЕДЕНИЕ
Подключение станции осуществляется c помощью концентратора КСЛ-RS.
ПЕРЕЧЕНЬ СИГНАЛОВ
При подключении лифта сконтроллером ARCODE на АРМ оператора передается следующая информация о состоянии лифта:
- номер текущего этажа;
- признак движения кабины (в двух состояниях - "Движение есть" или "Движения нет");
- состояние дверей (в двух состояниях - "Двери открыты" или "Двери закрыты");
- режим работы лифта
- код ошибки лифта (расшифровку кодов ошибок следует сверить по эксплуатационной документации лифта);
- время наработки лифта;
- расчетное количество открытий дверей.

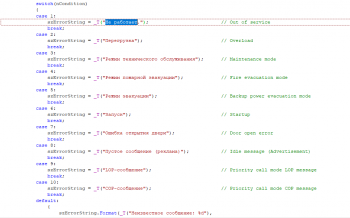

Возможные режимы работы
Пример отображения данных на примитиве
Отображение режиме, код ошибки 0
Отображение режиме, расшифровка кода ошибки <> 0

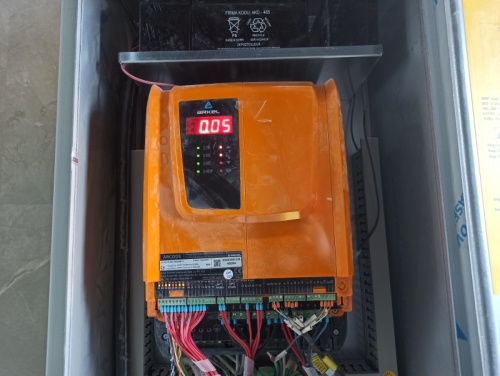

РАЗМЕЩЕНИЕ И МОНТАЖ
К одному концентратору КСЛ-RS может быть подключена только 1 СУЛ ARCODE

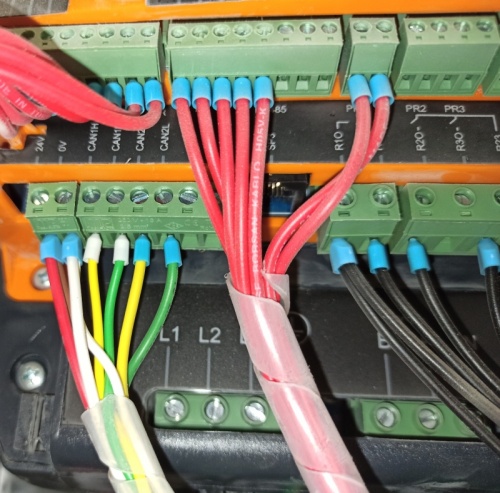

Для подключения используется КПЛ исполнение 9
СХЕМЫ
НАСТРОЙКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
Общую последовательность настройки программного обеспечения смотри в описании КСЛ-RS.
ОРС-сервер
В адресном пространстве добавить КСЛ-RS и один Лифт.
Для Лифта - оставить настройки по умолчанию.
