СТГ-3
Содержание
Введение
Шлейфовый газосигнализатор СТГ-3, СТГ-3-И используется для автоматического непрерывного контроля концентрации одного из вредных токсичных веществ (в зависимости от исполнения: угарный газ, сероводород и т.п.)
Область применения блоков – обеспечение многоточечного контроля параметров воздуха рабочей зоны бытовых, административных, общественных, производственных помещений и открытых площадок с помощью сигнализаторов СТГ-3
Сигнализаторы могут быть подключены по RS-485 напрямую к АСУД-248М или через блок БПС-3-И
Оборудование производится компанией ФГУП «СПО «Аналитприбор»
Подключение к АСУД
| Параметр | Значение |
|---|---|
| Концентратор | КЦС-IPM (версия прошивки не ниже 2.2), КУН-IPM |
| Интерфейс подключения | RS-485 |
| Параметры интерфейса | 9600 8-N-1 |
| Число устройств на одном интерфейсе | до 31 |
Настройка программного обеспечения АСУД.SCADA
Таблица Modbus-регистров приведена в РЭ на СТГ-3.
Несмотря на то, что устройство работает по Modbus протоколу, в связи со спецификой представления данных, его поддержка возможна только с версии 2.7.20 u2.
Возможны два варианта настройки и визуализации данных с устройства
Вариант 1, ограниченный набор данных
Забираем с устройства только значение измеряемой величины и используем для визуализации в SCADA примитив Стрелочный индикатор, который самостоятельно может работать с пороговыми значениями.
Пороговые значения, их значения на самом СТГ-3 при этом не имеют значения.

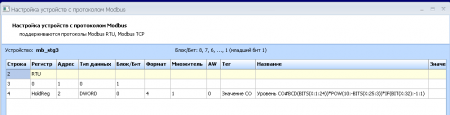

В OPC-сервере добавляем обычное Modbus-устройство, и выбираем Тип - mb_stg3
По необходимости, измените имя Тэга и Название (в зависимости от измерямой величины устройством).
Не изменяйте, значение выражения, указанного после символа # (решетка)

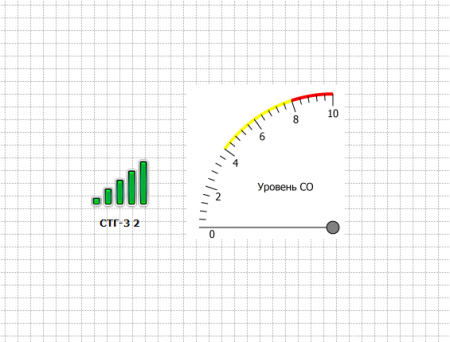

В SCADA разместите примитив Стрелочный индикатор и настройте пороговые значения.
Вариант 2, полный набор данных, с возможностью изменения значения пороговых значений
Для удобства работы с устройством написан отдельный драйвер СТГ-3

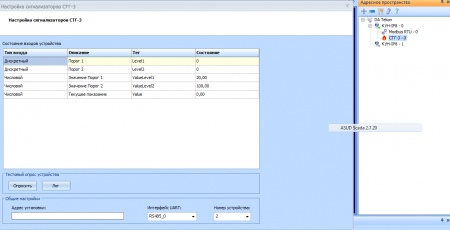

В ОРС-сервере, регистрируется устройство СТГ-3
В окне настроек можно опросить устройство, а также ввести корректировку данных (нажав правой кнопкой мыши):
- Значение Порог 1
- Значение Порог 2
В SCADA для визулизации вы можете использовать
Полный набор сигналов
