РУТ-01

Введение

Тип	Теплосчетчик
Название	РУТ-01
Интерфейсы	RS-485
Параметры интерфейса	2400 8-E-1
RS-идентификатор	Задается программно (1..247)
Возможность подключения к	КЦС-IPM, КУН-IPM
Предварительная настройка устройства	Требуется

Настройка прибора

Для возможности опроса прибора учета по интерфейсу RS-485, прибору должен быть задан RS-адрес - число от 1 до 247.

Адрес может быть задан с помощью:

• Оптоголовки (уточнить у производителя).
• Прямого подключения по RS-485 к одному теплосчетчику.

Теплосчетчик поддерживает бродкастный адрес: 0.

Новый адрес задается в программе KCS DEMO.EXE (см. описание по ссылке)

Если у теплосчетчику подключены импульсные расходомеры, то начальные (корректирующие) значения могут быть также заданы в программе KCS DEMO.EXE   или непосредственно в окне Шаг2 программы ASUDBase во время опроса приборов программой KCSLogger

В программе KCS DEMO.EXE

• Укажите пераметры подключения
• Проведите тестовый опрос
• Выберите меню Работа с Драйвером \ Настройка Драйвера, раздел Настройка прибора

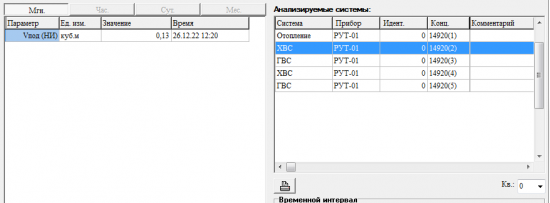

В программе ASUDBase вы можете ввести только корректирующие значения по импульсным входам.



• Введите пароль
• Выберите контур отличный от первого (номер контура указан в скобках в столбце Конц.)
• Нажмите слева на параметр Vпод (вкладка Мгн.) правой кнопкой мыши
• Выберите Записать значение
• Введите корректировку.

Внимание! В первом контуре Отопления менять значение параметра Vпод - нельзя.

Если параметры Vпод у вас не подсвечиваются, следует обновить ASUDBase до версии 1.5-97 и один раз открыть меню Настройка \ Регистрация

Вы также можете сделать изменение цены импульса массово для всех настроенных теплосчетчиков.
Это реализуется через файл конфигурации ... \ OPC Server \settings\klog_rut-01.ini  (файл следует создать самостоятельно в Блокноте).

Пример содержимого файла klog_rut-01.ini

imp=10

вы указываете значение коэффициента  в литрах. Указанное в примере значение соответствует коэффициенту пересчета 10 л/имп.

При этом предполагается, что к теплосчетчикам подключены импульсные приборы учета с одинаковым коэффициентом пересчета.

Для проверки того, что файл создан правильно, выполните опрос Служебных данных в программе KCS DEMO.EXE для любого подключенного теплосчетчика.

В окне протокола обмена вы должны увидить запись

01:02:05:123 Драйвер:: Найден конфигурационный файл

Далее закройте KCS_DEMO, и перезапустите программу KCSLogger

Значение веса  импульса (а также пересчитанное значение Vпод) будет обновлены в теплосчетчике при первом успешном опросе прибора.

Подключение к АСУД-248

Программно-аппаратные средства АСУД-248 обеспечивают снятие информации с тепловычислителей по

• RS-485

При выборе способа подключения теплосчетчика к АСУД-248 мы рекомендуем осуществлять подключение по цифровому интерфейсу.

• RS-485
  • Счетчик - КЦС-IPM - Компьютерная сеть - АРМ-диспетчера

Маркировку проводов счетчика уточнять по документации на прибор.

КЦС-IPM (КУН-IPM)

Интерфейс подключения	RS-485
Доп.питание интерфейса счетчика	U=9 - 24В**
Число подключаемых счетчиков	требуется уточнение у производителя
Объем передаваемых данных	Текущие (мгновенные) значения***
Возможность корректировки времени счетчика	Да
Дополнительно

** - параметр источника питания уточнить у производителя.
*** - первое считанное с прибора значение текущих измерений в текущих сутках будет также
записано как значение на начало суток (на 00:00).

Объем передаваемых данных

Служебная информация

Данные отображаются по двойному клику на устройстве в окне Шаг 2 программы ASUDBase

N - серийный номер прибора
Имп. - коэффициент пересчета импульсов (в литрах)

Среднее время получения данных: 4 c.

Текущие результаты измерений

tdTM - расхождение времени Прибор-Система
Vpod - нельзя изменять для первой системы прибора (отопление)

Подсвеченные параметры (подсвечено название параметра) доступны для изменения из программного обеспечения.
Для изменение параметра из программы ASUDBase следует выбрать параметр, нажать правую кнопку мыши, выбрать "Записать значение".

Если подсвечено значение параметра, то это говорит о выходе значения за граничные значения.

Среднее время получения данных: 4 c.

Архивные данные

Среднее время получения одной архивной записи: 0 c.

Регистрация в программе ASUDBase

Теплосчетчик регистрируется в ASUDBase, как устройство РУТ-01:

RS-идентификатор	число от 1 до 247 (задается программно).
Интервал опроса	Рекомендуется не чаще раза в сутки (Интервал опроса >= 1440)
Дополнительно

Если приборы уже подключены к линии связи, вы можете воспользоваться быстрой регистрацией их в БД с помощью утилиты KCS DEMO.EXE

Следует:

• остановить программу KCSLogger (если она запущена)
• установить с помощью IPSET.EXE параметры выбранного интерфейса концентратора
• просканировать подключенные приборы учета
• добавить найденные приборы в БД

Если к приборам учета однотипно подключены импульсные расходомеры, то следует указать порядок их подключения в поле Добавить импульсные расходомеры, например запись вида

• Х:Г

означает, что на первый канал подключен расходомер холодной воды, а на второй - горячей. Импульсные входы 3 и 4 - не используются.

Дополнительно:

См. Утилита проверки работы устройств KCS_DEMO
