Просмотр информации по EXT-драйверам

Начиная с версии АСУД.SCADA 2.6.3 для просмотра информации по распределению  EXT-драйверов между модулями АСУД.SCADA дополнительно реализован WEB-сервис, доступный по адресу http://localhost:1948

Версии модуля:

• 4.6 - сборка АСУД.SCADA 2.7.15
  + убрана задержка на ответ при отстутствии драйверов старого hasp-ключа
• 4.5 - не входила в дистрибутив поставки ПО
  + возможность поиска нашего ключа Guardant среди нескольких подключенных к АРМ
• 4.4 - сборка АСУД.SCADA 2.7.12
• 4.3 - версия отозвана, следует выполнить обновление на 4.4
• 4.2 - оптимизация работы с ключами Guardant
• 4.0 - поддержка HASP, встроенных ключей USB-пульта, ключей Guardant
• 3.0 - поддержка HASP, встроенных ключей USB-пульта
• 2.0 - поддержка HASP-ключей

(для просмотра информации по  EXT-драйверам  в предыдущих версиях АСУД.SCADA следует использовать утилиту KEY INFO.EXE или программу KCSLogger)

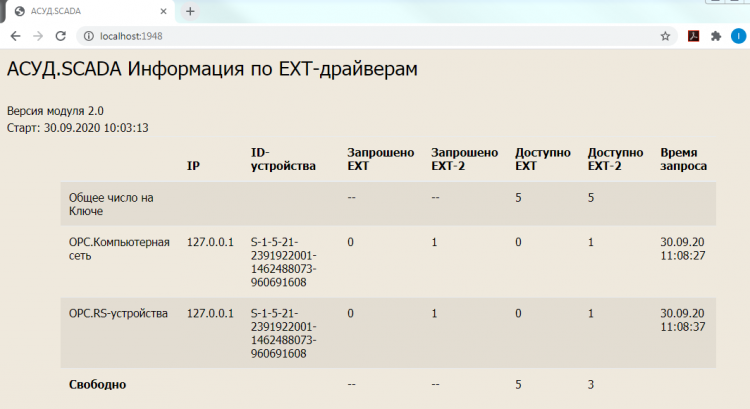

Пример страницы, отображаемой WEB-сервисом

В табличной форме отображается информация о:

• Общем числе драйверов, записанных на подключенный ключ (первая строка) - соответствует данным, отображаемым также утилитой KEY INFO.EXE
• Программных модулях, запросивших драйверы, с указанием
  • IP-адреса ПК, на котором запущен модуль (обычно это будет адрес локальной машины 127.0.0.1)
  • ID-устройства  - это идентификатор ПК, на котором запущен модуль (отображается либо в окне Статистика KCSLogger  либо в меню Сервис \ Настройки конфигуратора Tekon OPC-сервер). Данный ID может потребоваться для идентификации, если к ключу подключается модуль, расположенный на другом ПК (АРМ).
  • Числа запрошенных драйверов, а также числе доступных драйверов для модуля
  • Времени последнего запроса
• Числе свободных драйверов (последняя строка таблицы)

OPC.Компьютерная сеть - это устройства, зарегистрированные в Tekon OPC-сервер в драйвере Компьютерная сеть (например: Modbus TCP, SNMP и т.п.)
OPC.RS-устройства  - это устройства, зарегистрированные в Tekon OPC-сервер, как подключенные к IP-концентраторам или IP/RS - конвертеру (например: Modbus RTU, ИУК-31 и т.п.)

Модуль отображается в таблице, только если запрашивает драйверы (т.е. в конфигураторе ОРС-сервера настроены соответствующие устройства).

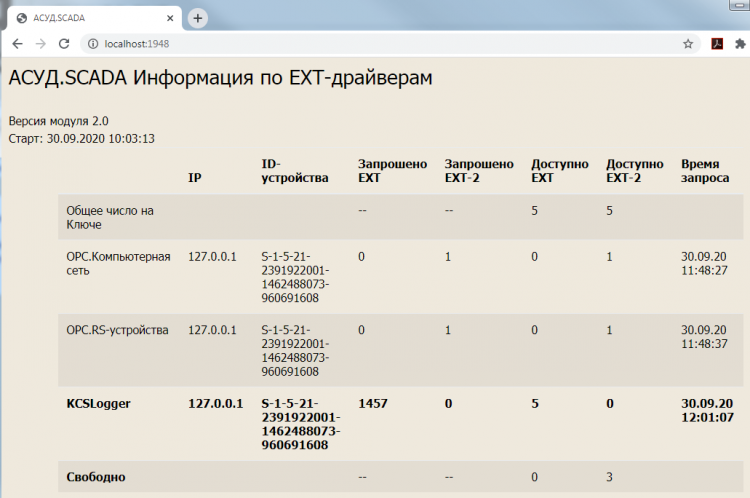

Если модуль запрашивает число драйверов, превышающее число доступных лицензий, то информация о нем в таблице будет выделена жирным шрифтом.

Например, KCSLogger запросил 1457 EXT-драйверов, но предоставлено ему будет только 5 свободных.

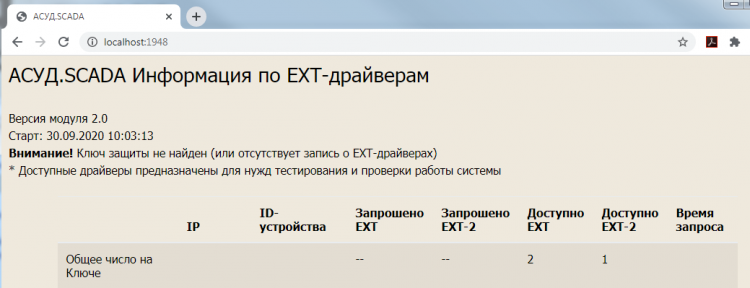

Если USB-ключ защиты не подключен, или на нем нет данных о EXT-драйверах, то как и раньше для нужд тестирвоания будет предоствлено 2 EXT и 1 EXT-2 драйвера.

Если в момент запроса драйверов USB-ключ защиты не был подключен, а затем его подключили, можно наблюдать следующую картинку

на ключе присутствуют необходимые 5 драйверов EXT,  но модулю OPC.Компьютерная сеть драйверы предоставлены не были.
Это как раз связано с тем, что в момент запроса модулем драйверов, ключ подключен не был. Данная ситуация будет исправлена примерно в течение 20 минут, либо после перезапуска Tekon OPC-сервер.

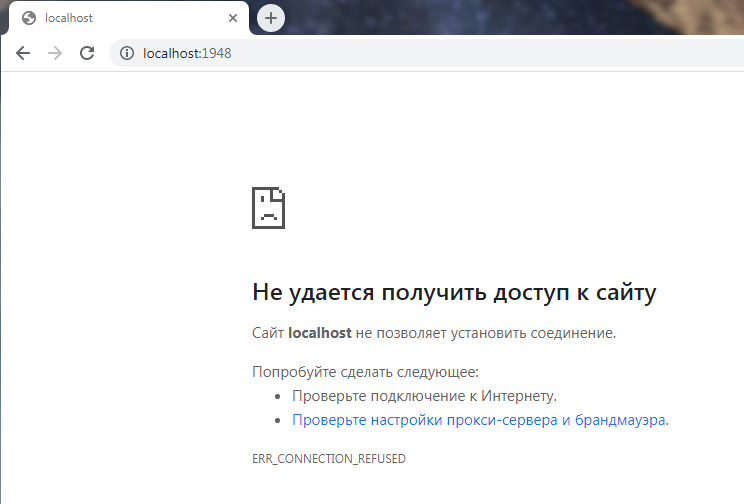

Если вы видите следующее сообщение

это скорее всего говорит о том, что сервис был перезапущен, и для восстановления работы требуется перезагрузка  АРМ-диспетчера

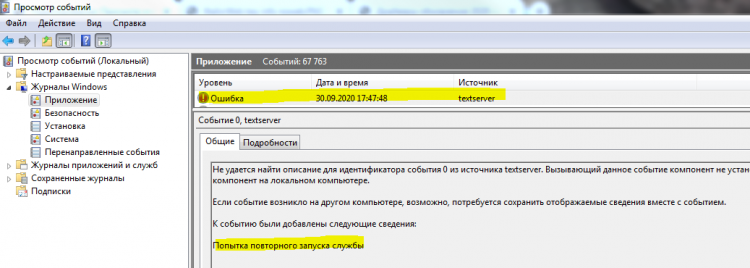

В  разделе Журналы Windows \  Приложение eventlog операционной системы будет добавлено сообщение

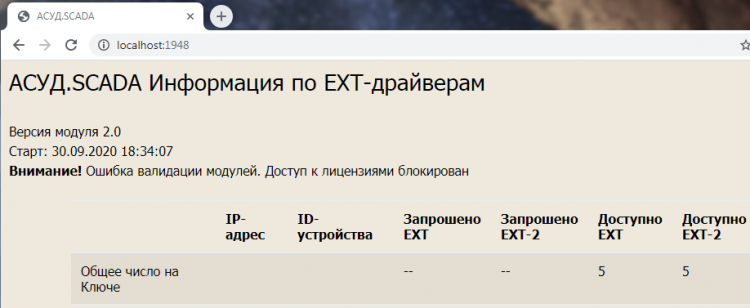

Если вы видите следующее сообщение

это означает, что запущена версия KCSLogger, не соответствующая сборке 2.6.3.  Следует обновить программу KCSLogger  до корректной версии (ошибка пропадет в течение нескольких минут).
