ПККЛ

ВВЕДЕНИЕ

Переговорный комплект кабины лифта (ПККЛ) устанавливается в кабине лифта, подключается к каналу ПГС концентратора и обеспечивает реализацию функции переговорной связи абонент - диспетчер.

См. также устройство ПККЛ-М

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

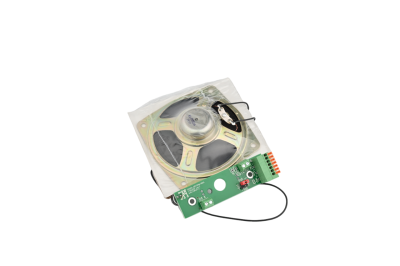

В состав ПККЛ входят:

• Громкоговоритель
• Микрофон электретный МК-17 - для подключения к концентратору (внимание не для УПСЛ).
• Контактный модуль с функцией выбора уровня громкости переговорного устройства

Кнопка вызова в состав ПККЛ не входит. Следует использовать кнопку штатной вызывной панели кабины лифта.

РАЗМЕЩЕНИЕ И МОНТАЖ

Контакты кнопки не должны быть соединены с другими устройствами кроме концентратора.

Громкоговоритель может быть установлен как в панели приказов, так и со стороны крыши кабины.
Громкоговоритель должен быть закреплен. Поверхность, на которую закреплен громкоговоритель, должна акустически отделять фронтальную плоскость диффузора от тыльной плоскости.

Если панель приказов имеет перфорированные отверстия, громкоговоритель следует приклеить диффузором в сторону перфорации.
В противном случае, следует высверлить отверстие в боковой стенке лифта в сторону лифтовой шахты и закреприть громкоговоритель диффузором в это отверстие.

СХЕМЫ ПОДКЛЮЧЕНИЯ

Общие:

• Схема подключения переговорного комплекта кабины лифта (ПККЛ)
• Схема подключения переговорного комплекта кабины лифта (ПККЛ) вар.2
