СУЛ ЛиРа

ВВЕДЕНИЕ

Подключение станции НКУ-МППЛ (ЛиРа-М(БМ)) производства ЗАО Комплекс осуществляется через концентратор КСЛ-RS.

Версия программного обеспечения:

• АСУД.SCADA 2.1.1 (и выше)
• Прошивка КСЛ-RS не ниже 1.16

РАЗМЕЩЕНИЕ И МОНТАЖ

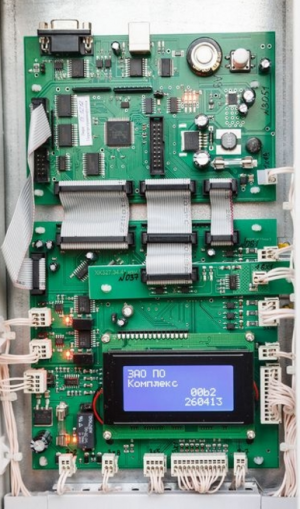

Вид блока станции управления

Физический интерфейс RS485, подключение к разъему типа DB9 (мама).

Для подключения к КСЛ-RS, следует использовать КПЛ исп.1.

Несмотря на то, что СУЛ НКУ-МППЛ могут быть объединены по внутреннему интерфейсу в группу, для решения задач диспетчеризации на каждый блок БЦП-2 СУЛ должен быть подключен отдельный КСЛ-RS. И следовательно, к одному концентратору КСЛ-RS может быть также подключена только одна СУЛ.

1 КСЛ-RS - 1 СУЛ МППЛ (ЛиРа).

СХЕМЫ

• Подключение КСЛ-RS к МППЛ (ЛиРа)

НАСТРОЙКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Общую последовательность настройки программного обеспечения см. в описании КСЛ-RS.

ОРС-сервер

В адресном пространстве добавить КСЛ-RS и один Лифт.

Для Лифта - оставить настройки по умолчанию

Табличные данные

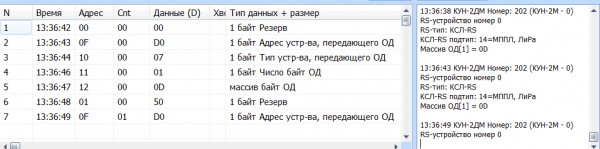

Пример отображения данных для случая, если КСЛ-RS подключен через КУН-2ДМ

Из рисунка видно, что к выбранному КУН-2М (МиниКУН) подключен КСЛ-RS, в настройках которого выбран тип станции МППЛ. Однако КСЛ-RS к СУЛ не подключен (или подключен не верно) - обмена данными нет: Массив ОД состоит из 1 байта.

В случае корректного обмена данными с СУЛ, массив ОД должен содержать 5 байт данных, например:


 Массив ОД[1]=0D
 Массив ОД[2]=00
 Массив ОД[3]=00
 Массив ОД[4]=01
 Массив ОД[5]=00

Пример отображения данных для случая, если КСЛ-RS подключен через КУН-2Д.1

Массив ОД - аналогичен варианту КУН-2М.

Если КСЛ-RS подключен к IP-концентратору, то для проверки обмена данными вы можете воспользоваться программой KCS_DEMO.EXE
