Введение

Комплект подключения лифта (КПЛ) - предназначен для подключения концентратора КСЛ-RS к лифтовой станции.

КПЛ выпускается в нескольких исполнениях (обозначается "КПЛ исп.N") в зависимости от типа подключаемой станции.





Исполнение 1

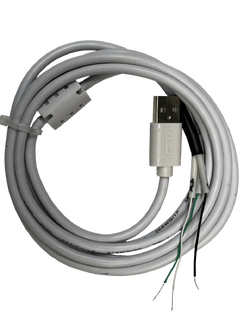

Kpl isp1.jpg



Распиновка кабеля:

Разъём DB-9M Контакт КСЛ-RS
1 B1
2 B1
4 A1
5 A1
7 GND
8 +5В





Исполнение 2

  • Производство до 2021 года:

Kpl isp2.jpg

В комплект входит кабель и плата расширения 7.102.208 изм. 1



  • Производство с 2021 года:

Kpl isp2 2021.jpg

В комплект входит кабель и плата расширения 7.102.208 изм. 3



Распиновка кабеля:

Разъём DB-9M Контакт КСЛ-RS
3 B2
7 А2
4 A1
8

В1



Исполнение 3

Kpl isp3.jpg



Распиновка кабеля:

Разъём DB-9F Контакт КСЛ-RS
2 RX
3 TX
5 GND
7 соединен с 8
4 соединен с 6





Исполнение 4

Kpl isp4.jpg



Распиновка кабеля:

Разъём Wago 733-104 Контакт КСЛ-RS
1
2 B1
3 A1
4





Исполнение 5

Kpl isp5.jpg

В комплект входит только плата расширения 7.102.207



Исполнение 6

  • Производство до 2021 года:

adasd

В комплект входит кабель и плата расширения 7.102.207



  • Производство с 2021 года:

Kpl isp6 2021.jpg

В комплект входит кабель и плата расширения 7.102.208 изм. 3



Распиновка кабеля:

Разъём DB-9M Контакт КСЛ-RS
2 TX
3 RX
5 GND

Исполнение 7

Kpl isp3.jpg



Распиновка кабеля:

Разъём DB-9M Контакт КСЛ-RS
2 RX
3 TX
5 GND



Подробнее см. описание на КСЛ-RS.
