Дискретный вход с функцией контроля шлейфа
Внимание!
АСУД.SCADA поддерживает возможность подключения датчиков в режиме контроля шлейфа (охранных датчиков) к:
- КТП-2 исп. TL-RS (любая схема)
- КДД-RS (кроме Намур)
- КУН-IP8, КУН-IP4 (кроме Намур)
Различные варианты подключения охранных датчиков с функцией контроля шлейфа представлены на схемах ниже.
В схемах возможно наличие одного или двух резисторов. Резисторы либо "вмонтированы" в датчик, либо располагаются в непосредственной близости от него.

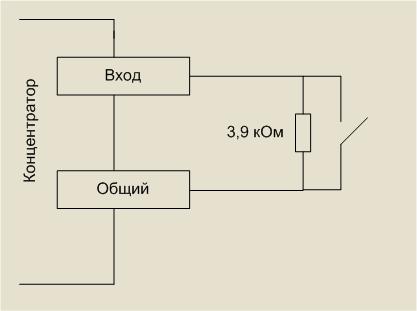

1.Нормально разомкнутый контакт
| Параметр | Значение |
|---|---|
| Инверсия входа (в настройке ОРС-сервера) | Нет |
| Сопротивление датчика в состояние Норма | 3.9 кОм |
| Сопротивление датчика в сигнальном состоянии | 0 |
| Контроль шлейфа на короткое замыкание | Нет |
| Контроль шлейфа на обрыв | Да |
При данном типе подключенного датчика есть возможность контроля только Обрыва шлейфа.
Состояние обрыва шлейфа будет идентифицировано, если сопротивление на входе концентратора значительно превысит значение R сопротивления датчика.
Граничные значения сопротивления Нормального (не сигнального) состояния устанавливаются в настройках входа концентратора в ОРС-сервере.
Диапазон значений указывается в целях учета побочного влияния R проводов и т.п.
Например: для датчика с R = 3.9кОм граничные значения состояния Норма могуть быть - 2 ... 10 кОм. При этом:
- значение R входа < 2 кОм будет расценено как Сигнальное
- значение R входа 2 .. 10 кОм будет расценено как Норма
- значение R входа > 10 кОм будет расценено как Обрыв шлейфа
Замечание. Сопортивление охранного датчика - не обязательно 3.9 кОм.

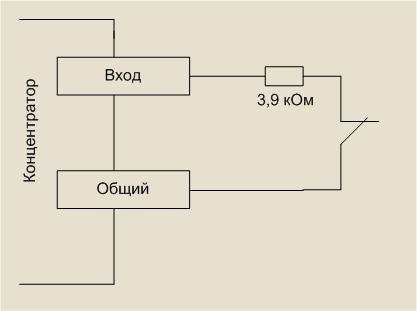

2.Нормально замкнутый контакт
| Параметр | Значение |
|---|---|
| Инверсия входа (в настройке ОРС-сервера) | Да |
| Сопротивление датчика в состояние Норма | 3.9 кОм |
| Сопротивление датчика в сигнальном состоянии | "Бесконечность" |
| Контроль шлейфа на короткое замыкание | Да |
| Контроль шлейфа на обрыв | Нет |
При данном типе подключенного датчика есть возможность контроля только закоротки шлейфа.
Состояние закоротки шлейфа будет идентифицировано, если сопротивление на входе концентратора значительно меньше значения R сопротивления датчика.
Граничные значения сопротивления Нормального (не сигнального) состояния устанавливаются в настройках входа концентратора в ОРС-сервере.
Диапазон значений указывается в целях учета побочного влияния R проводов и т.п.
Например: для датчика с R = 3.9кОм граничные значения состояния Норма могуть быть - 2 ... 10 кОм. При этом:
- значение R входа < 2 кОм будет расценено как Закоротка шлейфа.
- значение R входа 2 .. 10 кОм будет расценено как Норма
- значение R входа > 10 кОм будет расценено как Сигнальное состояние
Замечание. Сопортивление охранного датчика - не обязательно 3.9 кОм.

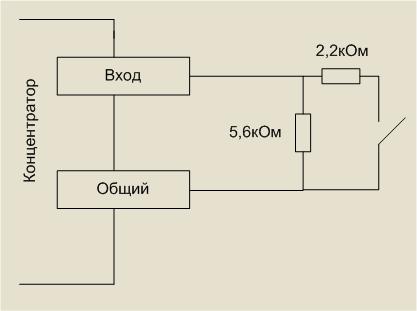

3.Схема "намур"
| Параметр | Значение |
|---|---|
| Инверсия входа (в настройке ОРС-сервера) | Нет |
| Сопротивление датчика в состояние Норма | 5.6 кОм |
| Сопротивление датчика в сигнальном состоянии | 1.6 кОм |
| Контроль шлейфа на короткое замыкание | Да |
| Контроль шлейфа на обрыв | Да |
При данном типе подключенного датчика есть возможность контроля и обрыва и закоротки шлейфа.
Состояние обрыва шлейфа будет идентифицировано, если сопротивление на входе концентратора значительно превысит значение 5.6 кОм.
Состояние закоротки шлейфа будет идентифицировано, если сопротивление на входе концентратора значительно меньше значения 1.6 кОм.
Граничные значения сопротивления Нормального (не сигнального) состояния устанавливаются в настройках входа концентратора в ОРС-сервере. Дополнительно указывается граничное значение R короткого замыкания.
Диапазон значений указывается в целях учета побочного влияния R проводов и т.п.
Например: для датчика с R = 5.6, 2.2 кОм граничные значения могуть быть - 0.4 .. 2 ... 10 кОм.
При этом:
- при значении R входа менее 400 Ом - Короткое замыкание входа
- при значении R входа 400 Ом .. 2кОм - Сигнальное состояние входа
- при значении R входа 2 .. 10 кОм - Нормальное состояние входа
- при значении R входа > 10 кОм - Обрыв
Замечание. Сопортивления охранного датчика, в общем случае - не обязательно 5.6, 2.2 кОм.
