Multical
Введение
Программно-аппаратные средства АСУД-248 обеспечивают снятие информации с тепловычислителей:
- Multical серий 601, 602, 402, 801 (текущие значения, архивные значения).
- Multical серий SMV S6, 302, 21 (только текущие значения).
Настоящие описание определяет порядок подключения теплосчетчиков Multical 602 (601) (далее Теплосчетчик). При подключении прочих приборов необходимо уточнить особенности подключения по документации на тепловычислитель.
Теплосчетчик может быть подключен:
- к концентратору КЦС-М (проводная линия до Пульта-ПК или КИО) по интерфейсу RS-232
- к концентратору КЦС-IPM, КУН-IPM (компьютерная сеть) по интерфейсу RS-232
- напрямую по IP-сети (при наличии модуля IP201, тип 602-00-82), здесь не рассматривается.
Для подключения по интерфейсу RS-232 Теплосчетчика необходимы:
- платы RS-232 (модуля основания) на теплосчетчике: модуль 67-00-10*
- обязательное наличие специального провода RS-232 (заказ у производителя).
- наличие провода DB-9 (папа-папа) при подключении к КЦС-М.
- См. модификацию прибора учета на лицевой панели, например, 67С11020L456 - 67хх10хххххх - т.е. модуль уже установлен, иначе необходимо приобрести дополнительно (заказ у производителя).
Папа DB-9 Папа DB-9
2 3
3 2
5 5
4 6
6 4
Предварительная настройка прибора - не требуется.
Параметры интерфейса RS-232 - 1200 8-N-1.
RS-идентификатор прибора - отсутствует (не используется).
КЦС-М
| Интерфейс подключения | RS-232 |
| Число приборов | 1 |
| Объем передаваемых данных | Текущие (мгновенные) значения + Суточные архивы. |
КЦС-М циклически опрашивает архив подключенного теплосчетчика и передает его в программное обеспечение. Глубина опроса архива - до 30 суток назад.
Поддержка только в АСУД.SCADA версии 2.0.2 и выше.
Версия прошивки КЦС-М 5.8 или выше.
КЦС - IPM (КУН-IPM)
| Интерфейс подключения | RS-232 |
| Число приборов | 1 |
| Объем передаваемых данных | Текущие (мгновенные) значения + Суточные архивы. |
Объем передаваемых данных:
1. Служебная информация
Время уст./сист=11.02.2015 15:04:37/11.02.2015 14:07:58 PROG_N=35447447 - внутренний номер Программы CF_N1=41600 - конфигурация №1 CF_N2=2424003 - конфигурация №2 N=69151119 - серийный номер теплсчетчика MNUM2=0 - номер потребителя MNUM1=69151119 - номер потребителя MTYPE=19170701 - версия ПО CHKSM1=55389 - контрольная сумма TopID=0 - ид. верхнего модуля BotID=0 - ид. нижнего модуля Type=1311 0701 - тип теплосчетчика TypeS=MULTICAL 602 ( Heat meter) - тип тепелосчетчика (строка)
Среднее время получения данных - 25 с.

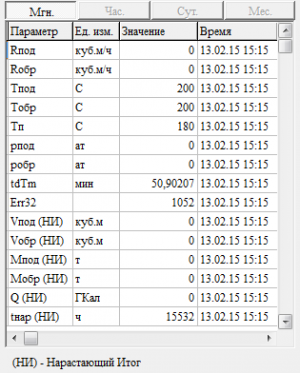

2. Текущие результаты измерений
Среднее время получения данных - 6 с.
3. Архивные данные

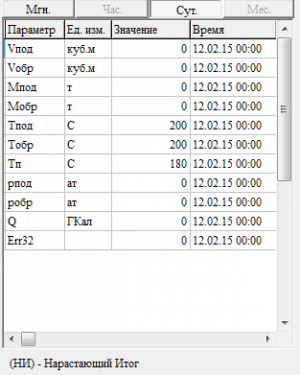

Теплосчетчик передает архивные посуточные данные о значения расхода.
Среднее время получения одной архивной записи - 30 с.
Глубина опроса архива - до 30 суток назад.
Дополнительно
При необходимости получения значений энергий E2-E7 следует связаться со службой технической поддержки Текон-Автоматика.
Поддержка только в АСУД.SCADA.
